পণ্যের বিবরণ:
প্রদান:
|
| বিশেষভাবে তুলে ধরা: | 160000 Rpm এয়ার বিয়ারিং স্পিন্ডল,উচ্চ নির্ভুলতা বায়ু বহনকারী স্পিন্ডল,বায়ু বহনকারী স্পিন্ডল উচ্চ কার্যকারিতা |
||
|---|---|---|---|

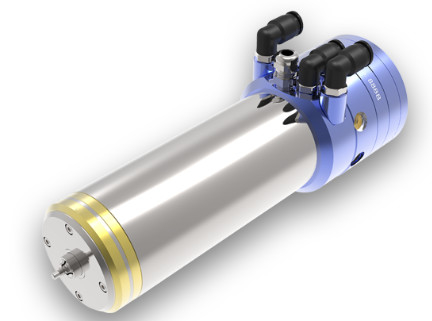

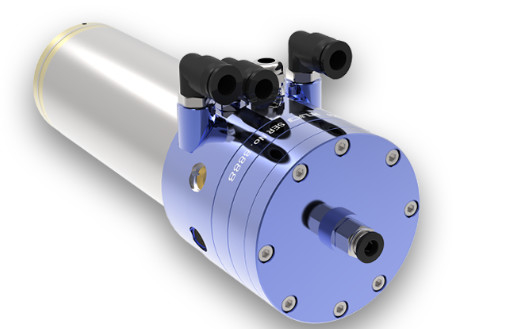

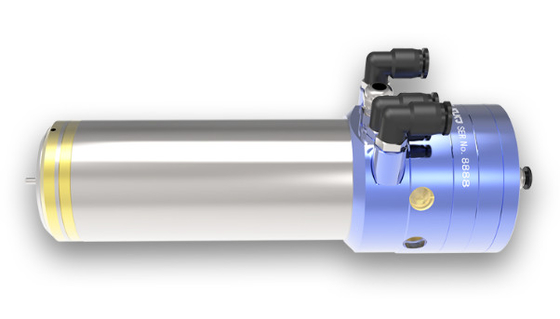

সামঞ্জস্যপূর্ণ ABLH516D বা WWD1722 160,000RPM KL161D এয়ার বিয়ারিং স্পিন্ডল পিসিবি PRECISION ড্রিলিং
দ্রুত বিবরণঃ
মডেল | প্রতিস্থাপন | বর্ণনা | মূল নির্ভুলতা | মেশিনের রেফারেন্স |
KL160F | H516D | স্পিড রেঞ্জঃ 20,000 - 160,000 rpm | স্ট্যাটিক রানআউটঃ <2μm | ক্লিঙ্গিনবার্গ প্লুরিটেক |
পণ্যের বর্ণনা
KL161D উচ্চ গতির ঘূর্ণন এবং উচ্চ নির্ভুলতা স্পিন্ডল প্রতিস্থাপন ABL H516D বা WW D1722 এর জন্য 20,000 থেকে 160,000 rpm থেকে সম্পূর্ণ পরিসীমা, দীর্ঘ জীবনকালে বায়ু বহনকারী প্রকার, স্পিন্ডল ওজন 4।1 কেজি COLLET আকার 1/8 এবং শরীরের আকার Ø 61.9আর ফ্রিকোয়েন্সি (হার্টজ) ৩৩৪-২৭৬০, সেন্সর বা ফ্রি ফর চয়েস।
সর্বাধিক শক্তিঃ ০.৮৫ কিলোওয়াট
শীতলতা: জল তেল
ফিক্সড ভোল্টেজঃ ২০০ ভোল্ট
স্থির বর্তমানঃ 4A
স্ট্যাটিক রানআউটঃ <2μm
ডায়নামিক রানআউটঃ <7μm
কম্পনঃ ১.০ এমএম/এস
প্রতিযোগিতামূলক সুবিধা:
কম স্ট্যাটিক
নিম্ন গতিশীল রান আউট
স্থিতিশীল চরিত্র এবং দীর্ঘ জীবন
শক্তি এবং খুব কম তাপ উৎপাদন
মাইক্রো মেশিনিংয়ের জন্য এটিসি ফিডার / এটিসি সরঞ্জাম পরিবর্তন
KLKJ সুবিধা
উচ্চতর স্পিন্ডল স্পিডগুলি সঠিকতা এবং পুনরাবৃত্তিযোগ্যতা বজায় রাখার সাথে সাথে উত্পাদনশীলতা বাড়ানোর অনুমতি দেয়।
উন্নত বিশ্লেষণ এবং বিস্তারিত নকশা ব্যতিক্রমী নির্ভরযোগ্যতা এবং বর্ধিত দক্ষতার সাথে একটি স্পিন্ডল তৈরি করেছে।
KLKJ এর শক্তিশালী দল উৎপাদনশীলতা এবং দক্ষতা বৃদ্ধি করতে সক্ষম।
প্রয়োগঃ
প্রিন্ট সার্কিট বোর্ড PRECISION ড্রিলিং
হোল রেঞ্জঃ Ø6.35mm-0.05mm
মেশিনের রেফারেন্সঃ KLINGINBERG PLURITEC হিটাচি লেন্স অ্যান্ডারসন...
স্পেসিফিকেশনঃ
বায়ু চাপ | 6.0 kgf/cm2 |
শীতল তরল পানির তাপমাত্রা | 20+2 |
স্ট্যাটিক রানআউট | < ২ মাইক্রোমিটার |
ডায়নামিক রানআউট | <7 μm |
কোলেট টর্চ ((এন.সিএম) | >=১৫০ (১/৮) |
কম্পন | 1.0 এমএম/এস |
কোলেটের আকার | Ø1/8 |
তাপমাত্রা সেন্সর ওম KΩ | R=0.1±5% 25°C এ |
উন্মুক্ত বায়ুর চাপ | < ৫ কেজি/সেমি২ |
ঘনিষ্ঠ বায়ু চাপ | > ২ কেজি/সেমি২ |
শীতল জল প্রবাহ | >1.5 ((L/min) |
শীতল তেলের প্রবাহ | >3.0 ((L/min) |
বায়ু খরচ প্রবাহ | 74 ((L/min) |
রেডিয়াল লোড | 6.0kgf |
বায়ু চাপ | 6.0 kgf/cm2 |
KL161 স্পিন্ডল আউটলাইন অঙ্কন
কেন KLKJ বেছে নিলে?
স্পিন্ডল রক্ষণাবেক্ষণে প্রায় ১৫ বছরের প্রযুক্তি, স্পিন্ডল অংশ উত্পাদনের জন্য ১০ বছরের সফল অভিজ্ঞতা এবং ৯ বছরের স্পিন্ডল গবেষণা ও উন্নয়ন সহ, KLKJ 200krpm পর্যন্ত বায়ু বহনকারী স্পিন্ডল সরবরাহ করতে সফল হয়।
KLKJ-এর সমস্ত স্পিন্ডল কঠোর মান নিয়ন্ত্রণ পদ্ধতি ব্যবহার করে সম্পূর্ণরূপে পরীক্ষা এবং পরীক্ষা করা হয়।KLKJ নিশ্চিত করে যে প্রতিটি মেরামত স্পিন্ডল নিম্নলিখিত পয়েন্ট পাস এটি দীর্ঘ জীবন এবং স্থিতিশীল চরিত্র করতে:
1বায়ু প্রবাহ
2. পানি প্রবাহ
3. শেষ ফ্ল্যাট / উত্তোলন বন্ধ
4. অক্ষীয় চাপ (অভ্যন্তরীণ)
5. অক্ষীয় চাপ (বাহ্যিক)
6টর্চ
7স্ট্যাটিক রানআউট
8ডায়নামিক রানআউট
9মোটর চেক
10কম্পন
11উপাদান বিশ্লেষণ এবং কঠোরভাবে মান পরীক্ষা সনাক্তকরণ নিয়ন্ত্রণ
12. কঠোর সহনশীলতা নিয়ন্ত্রণ
গ্রাহকের কাছ থেকে স্পিন্ডেলের গুণমান
